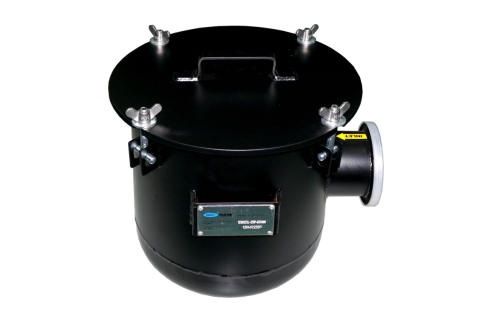

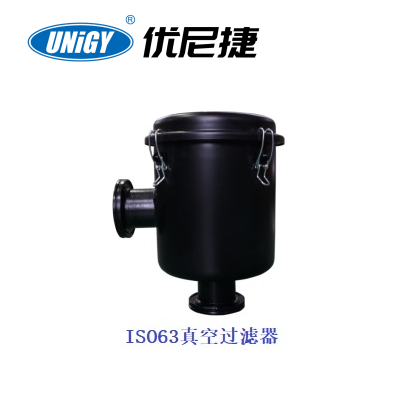

真空泵入口過濾器
-
真空泵入口過濾器應用
-
工業和服務級別應用
- 羅茨，旋片，螺桿，滑閥等真空設備和系統
- 真空包裝設備
- 真空爐
- 側流和羅茨風機
- 真空吸盤
- 入口吸附過濾器
- 食品行業
- 木工業
- 氣動設備
- 印刷工藝
- 醫療&醫院
- 活塞和壓縮機的遠程安裝
- 造紙工藝
- 污水曝氣
- 陶瓷
- 真空通風
- 化工
- 工廠自動化設備
- 檢漏系統
- 特殊需求
抽速
1-8000m3/h
真空度
請選擇
-
真空泵入口過濾器
- A.已知接口&流量：
- 選擇合適的BSPT出口or FLG出口然后核對整套產品流量 m3/h,和您需求的抽速做對比。
- 注意:整套流量n?/h是基于30m/sec或者6,000 FPM在給 定的一個接口尺寸內盡可能小的降低阻力。當您需求的抽 速大于整套的流量時候，出氣口的阻力就會增加，在這個情 況下請根據抽速選擇濾芯。
- B.當需求的風量大于整套的設計流量或者接口尺未知：
- 核對需求的風量和設計的濾芯的設計風量。
- 重新核實應用的輕重程度和濾芯的放大系數。
- 選擇接口尺寸。
- C.選擇濾芯:濾芯的選擇基于應用的雜質的多少
- 標準濾芯的材質為：
- 聚酯:絕大部分普通運用,含少量水汽&油氣的空氣。 紙:大部分干氣體，相對平緩的流量運用。
- 當您需求的流量和接口尺寸相符合時：
- 根據應用的環境的輕重程度可以選擇多級濾芯（應用輕 重程度請見下面的描述）。
- 根據預計的環境程度選擇合適的濾芯。
- 極限真空：1x10-3 mmHg(1.3x10-3mbar)
- 烤漆全鋼結構
- 無縫外殼
- 聚酯濾芯：過濾精度99%，5微米顆粒物
- 溫度：最低-25℃，最高104℃
- 可靠的O形圈密封
- 當濾芯超過原始壓差3.7-5kpa的必須更換濾芯
-
真空泵入口過濾器技術參數
|
抽速 m3/h |
規格型號 |
外形尺寸mm |
|
替換濾芯 |
|
|||||||
|
A |
B |
C |
D |
G |
H |
|
||||||
|
50 |
121302-F50 內 G3/4 |
4分標準（內絲） |
4分標準（內絲） |
100 |
|
|
|
60 |
/ |
1.55 |
120403002 |
|
|
100 |
121302-F100 內 G1.2 |
1.2寸標準（內絲） |
1.2寸標準（內絲） |
145 |
110 |
70 |
72.5 |
105 |
/ |
2.00 |
120403004 |
|
|
200 |
121302-F200內 G1.2 |
1.2寸標準（內絲） |
1.2寸標準（內絲） |
185 |
170 |
115 |
92.5 |
145 |
/ |
2.42 |
120403003 |
|
|
200 |
121302-F200內 G1.5 |
1.5寸標準（內絲） |
1.5寸標準（內絲） |
185 |
170 |
115 |
92.5 |
145 |
/ |
2.42 |
||
|
400 |
121302-F400G2 |
2寸標準（內絲） |
2寸標準（內絲） |
225 |
258 |
125 |
112.5 |
185 |
/ |
4.42 |
120402F006 |
|
|
800 |
121302-F800IS0100 |
ISO-KDN100 真空法蘭 |
ISO-KDN100 真空法蘭 |
373 |
430 |
219 |
225 |
308 |
/ |
22.64 |
120402F800 |
|
|
2000 |
121302-F2000DN150 |
DN150 PN6法蘭 |
DN150 PN6法蘭 |
470 |
758 |
519.5 |
305.5 |
410 |
380 |
57.44 |
120403F2000 |
|
|
5000 |
121302-F5000DN250 |
DN250 PN6法蘭 |
DN250 PN6法蘭 |
532 |
783 |
530 |
354 |
508 |
440 |
88.72 |
120403F5000 |
|
- 選型請參考真空過濾器技術參數 公差+ 6 mm.
- 注意：如遇設計更改不再另行通知，請聯系當?shù)貎?yōu)尼捷需求更多信息。
- 工業級-干凈的工廠或者干凈的外部環境－小尺寸濾芯可以滿足需求。
- 重型-臟的工廠，污水處理－推薦使用中到大號的濾芯。
- 超重型-陶瓷，煉鋼，塑料或者粉末材料輸送－推薦最大號的濾芯。
- 紙質或者聚酯濾芯
