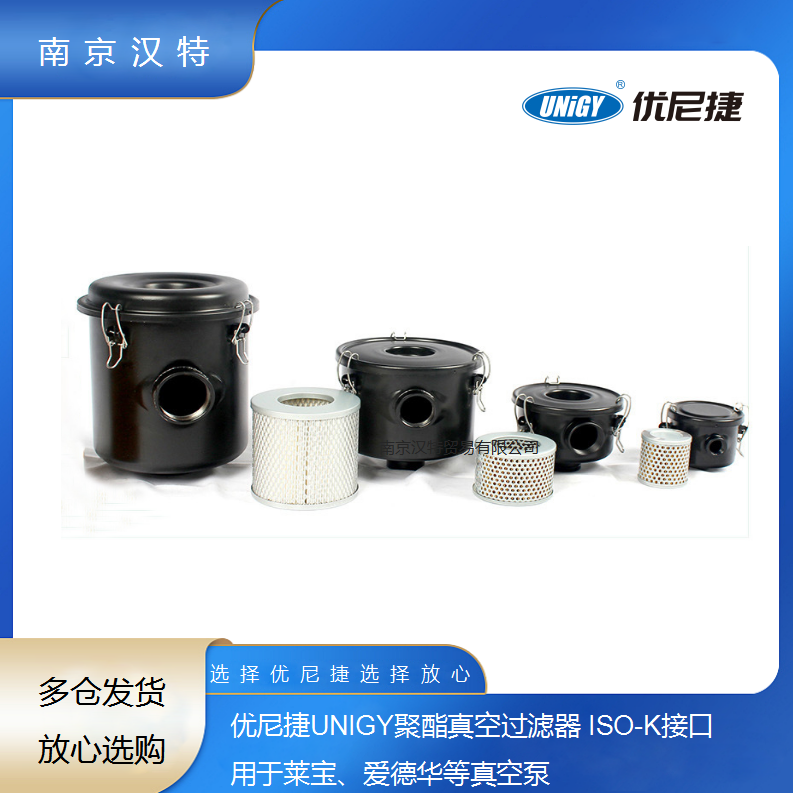

萊寶真空泵過濾器
-
萊寶真空泵過濾器
- A.已知接口＆流量：
- 選擇合適的BSPT出口orFLG出口然后核對整套產品m3/h流量。和您需求的風量做對比。
- 注意:整套m3/h流量是基于30m/sec或者6, 000 FPM在給定的一個接口尺寸內盡可能小的降低阻力.當您需求的抽速大于整套的流量時候,出氣口的阻力就會增加,在這個情況下,請根據風量選擇濾芯。
- 選擇濾芯：濾芯的選擇基于應用的雜質的多少.
- 聚酯：絕大部分普通運用，含少量水汽＆油氣的空氣.
- 紙：大部分干氣體，相對平緩的流量運用。
- 當您需求的流量和接口尺寸相符合時：
- 根據應用的環境的輕重程度可以選擇多級濾芯（應用輕重程度請見下面的描述）。
- 根據預計的環境程度選擇合適的濾芯。
- 當需求的風量大于整套的設計流量或者接口尺未知：
- 核對需求的風量和設計的濾芯的設計風量。
- 重新核實應用的輕重程度和濾芯的放大系數。
- 選擇接口尺寸
抽速
100-8000m3/h
真空度
1x10-3 mmHg(1.3x10-3mbar)
請選擇
-
萊寶真空泵過濾器
- A.已知接口＆流量：
- 選擇合適的BSPT出口orFLG出口然后核對整套產品m3/h流量。和您需求的風量做對比。
- 注意:整套m3/h流量是基于30m/sec或者6, 000 FPM在給定的一個接口尺寸內盡可能小的降低阻力.當您需求的抽速大于整套的流量時候,出氣口的阻力就會增加,在這個情況下,請根據風量選擇濾芯。
- 選擇濾芯：濾芯的選擇基于應用的雜質的多少.
- 聚酯：絕大部分普通運用，含少量水汽＆油氣的空氣.
- 紙：大部分干氣體，相對平緩的流量運用。
- 當您需求的流量和接口尺寸相符合時：
- 根據應用的環境的輕重程度可以選擇多級濾芯（應用輕重程度請見下面的描述）。
- 根據預計的環境程度選擇合適的濾芯。
- 當需求的風量大于整套的設計流量或者接口尺未知：
- 核對需求的風量和設計的濾芯的設計風量。
- 重新核實應用的輕重程度和濾芯的放大系數。
- 選擇接口尺寸
- 濾芯的維護
- 當優尼捷的濾芯的壓差超過3.7-5kpa的時候，濾芯就需要清洗或者更換。任何清洗而不是更換濾芯的決定完全取決于現場的操作人員。由雜質通過濾芯或者壓降超過需求造成的后果是操作人員的責任。
- 注意：一旦濾芯清理過了，整個濾芯的工作性能就改變了。經過后來的清洗濾芯的初始壓差要比原始的初始壓差要高。每經過一次清理，濾芯的初始壓差都會上升。無論如何，濾芯的初始壓差需要低于3.7kpa。被清洗過的濾芯一旦他的起始壓差大于5.kpa, 我們就需要更換新的
- 濾芯。對于許多設備，最大允許的差壓取決于設備在它設計的最大工作能力時的壓差。 無論如何，操作人員應該避免壓差大于設備允許的最大壓差。
- 極限真空：1x10-3 mmHg(1.3x10-3mbar)
- 烤漆全鋼結構
- 無縫外殼
- 聚酯濾芯：過濾精度99%，5微米顆粒物
- 溫度：最低-25℃，最高104℃
- 可靠的O形圈密封
- 當濾芯超過原始壓差3.7-5kpa的必須更換濾芯
|
序號 |
抽速 m3/h |
規格型號 |
外形尺寸mm |
重量 Kg |
替換濾芯 |
|||||
|
聚酯 |
A |
B |
C |
D |
E |
F |
||||
|
1 |
890 |
121302CSL-235P-80 |
689 |
229 |
356 |
470 |
299 |
314 |
28 |
235P |
|
2 |
890 |
121302CSL-235P-100 |
689 |
229 |
356 |
470 |
299 |
314 |
28 |
235P |
|
3 |
1870 |
121302CSL-275P |
740 |
305 |
470 |
521 |
377 |
400 |
51 |
275P |
|
4 |
3060 |
121302CSL-377P |
965 |
356 |
572 |
648 |
489 |
437 |
83 |
377P |
|
5 |
8050 |
121302CSL-485P |
1130 |
410 |
686 |
864 |
567 |
622 |
130 |
485P |
選型請參考真空過濾器技術參數 公差+ 6 mm.
注意：如遇設計更改不再另行通知，請聯系當?shù)貎?yōu)尼捷需求更多信息。
- 工業級-干凈的工廠或者干凈的外部環境－小尺寸濾芯可以滿足需求。
- 重型-臟的工廠，污水處理－推薦使用中到大號的濾芯。
- 超重型-陶瓷，煉鋼，塑料或者粉末材料輸送－推薦最大號的濾芯。
