擴散泵的工作原理及分類
發布時間:2023-05-16 11:52:55 來源: 優尼捷 點擊量: 750
- 擴散泵是目前獲得高真空的最廣泛、最主要的工具之一，通常指油擴散泵。擴散泵是一種次級泵，它需要機械泵作為前級泵。擴散泵使用高速的蒸汽直接噴射泵在喉嚨氣體分子分解成的泵出排氣底部。
- 擴散泵的工作原理
- 由電加熱器（電爐）將裝在泵腔（油鍋）內的液態工作介質加熱，使其變成蒸汽；蒸汽通過安裝在泵腔里的泵芯噴嘴高速噴出，形成低密度、高速度的蒸汽射流；被抽氣體通過擴散進入蒸汽射流中，被下一級蒸汽射流帶走，最后由前級泵排出，而工作蒸汽到達水冷的泵壁，冷凝成為液態沿著泵壁流回油鍋。在油鍋里重新被加熱變成油蒸汽。這樣周而復始的工作，形成了擴散泵的正常抽氣過程。擴散泵的優缺點在真空泵的大家族中，擴散泵屬于高真空獲得設備。
- 擴散泵的優缺點
- 優點:結構簡單、無運動件、噪音很小、使用方便、維護容易、在高真空段有較大抽速，單位抽速所需制造成本較低等，因此，其應用面很廣。
- 缺點：返油、能耗高、熱效率低。提高加熱效率、降低能耗、降低返油率是多少年來擴散泵需要解決而至今尚未完全解決的主要問題。
- 油擴散泵
- 油擴散泵的運作是一個低蒸氣壓油。其目的是實現更高的真空（低壓）由正排量泵僅比使用是可能的。雖然它的使用主要是有關在高真空范圍（下降到10-9毫巴），今天的擴散泵產生的壓力接近10 -10毫巴適當?shù)臅r(shí)候與現代流體及配件使用。使擴散泵高，超高真空有吸引力的是它的高抽所有氣體和抽速每單位成本低，速度比其他類型的泵在同一真空范圍內使用。擴散泵不能直接排放到大氣中，所以前級機械泵通常用于維持約0.1毫巴出口壓力。
- 蒸汽噴射泵
- 蒸汽噴射器是一種擴散真空蒸餾及冷凍泵流行的一種干燥。一個蒸汽噴射泵認為，必須從蒸汽真空室中刪除。蒸汽噴射器可以有一個或多個階段，并沒有各階段之間的冷凝器英寸。
- 壓縮空氣噴射泵
- 其中擴散真空泵類是多級壓縮驅動噴射空氣。這是非常流行的應用中使用的對象是各地和真空吸盤線遷出。
- 萊寶代理商:南京漢特是萊寶真空泵在中國鋰電行業代理商，河南洛陽，江蘇，山東濟南等地具有壓縮機和干式螺桿真空泵的維修中心，共有三個備品備件倉庫。Leybold萊寶為客戶供應干式真空泵,氮?dú)鈮嚎s機,六氟化硫(sf6)壓縮機,氦氣壓縮機,高壓機,萊寶真空泵,萊寶檢漏儀,萊寶真空泵油等工業設備，同時提供萊寶真空泵維修、配件等業務。

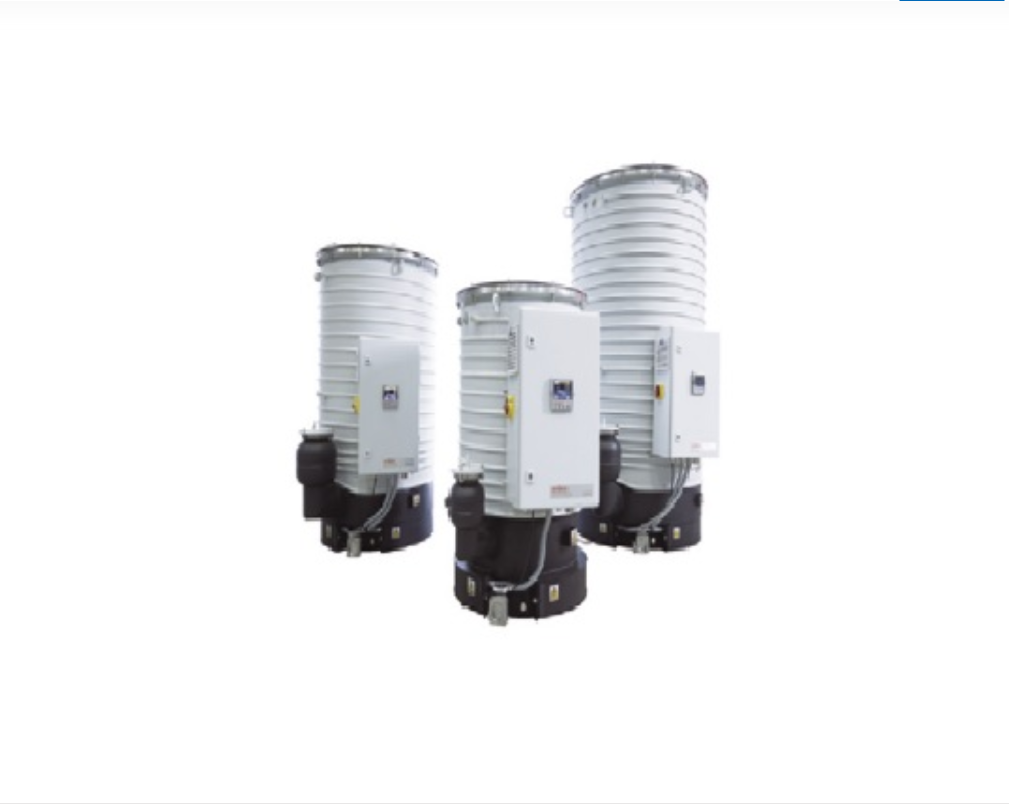

- 推薦閱讀：萊寶擴散泵
